Bộ xích sắt comple là gì?

Bộ xích sắt comple (Track Chain Assembly hoặc Track Link Assembly) là cụm di chuyển chính của máy xúc và máy ủi bánh xích. Bộ xích truyền lực từ cụm truyền động cuối (Final Drive) xuống mặt đất, giúp máy di chuyển, leo dốc, quay vòng và làm việc ổn định trên nhiều loại địa hình.

Một bộ xích comple hoàn chỉnh thường bao gồm:

• Dải xích (Track Chain)
• Lá xích (Track Shoe)
• Chốt xích (Track Pin)
• Bạc xích (Track Bushing)
• Bulông và đai ốc lá xích

Đây là chi tiết chịu tải trọng rất lớn, làm việc liên tục trong môi trường đất đá, bùn lầy và chịu mài mòn cao.

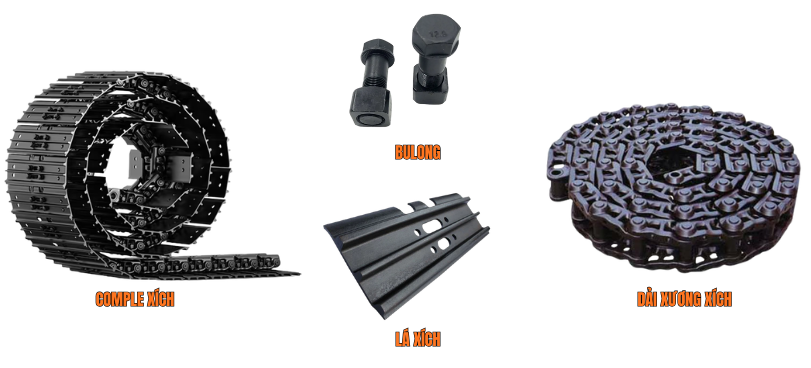

Cấu tạo bộ xích sắt comple

Dải xương xích

Là phần liên kết các mắt xích thành một vòng kín, truyền lực giữa bánh sao và mặt đất.

Lá xích

Là phần tiếp xúc trực tiếp với nền đất.

Đối với máy xúc thường có nhiều bản rộng như:

• 400 mm
• 450 mm
• 500 mm
• 600 mm

Đối với máy ủi có:

• Bản A (Standard Shoe)
• Bản P (Swamp Shoe - chống lầy)

Bulông lá xích

Giữ lá xích với dải xích.

Bulông phải đúng kích thước và mô-men siết theo tiêu chuẩn.

Chốt xích

Liên kết các mắt xích với nhau.

Thông số chốt quyết định:

• Độ bền
• Khả năng chịu tải
• Tuổi thọ bộ xích

Bạc xích

Làm việc cùng chốt xích, chịu ma sát với bánh sao.

Đây là chi tiết quyết định tốc độ giãn xích.

Ý nghĩa các thông số kỹ thuật

Khi chọn bộ xích, khách hàng thường gặp các thông số:

Mã xích

Ví dụ:

• W135GC
• W154GC
• W171GA
• W171GB
• W175GA

Đây là mã tiêu chuẩn giúp xác định đúng chủng loại xích. Mã được dập nổi trên mặt má xích.

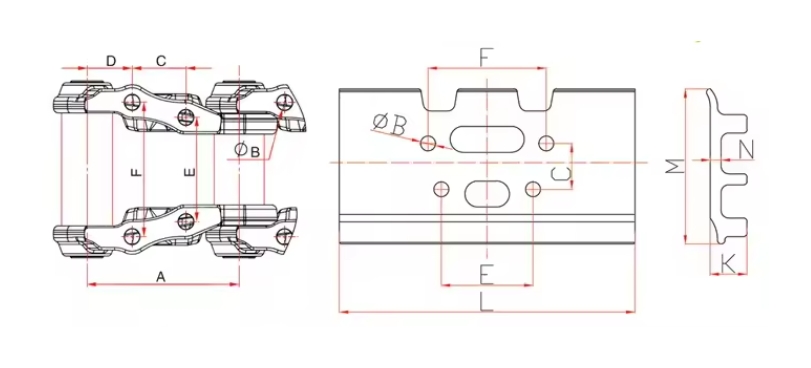

Bước xích (Pitch - A)

Ví dụ:

• 135 mm
• 154 mm
• 171 mm
• 175 mm

Khoảng cách giữa hai tâm chốt liên tiếp. Đo thông số (A) trên bản vẽ kĩ thuật trên.

Đây là thông số quan trọng nhất.

Tâm lỗ bulông lá xích (E × F)

Ví dụ:

112.4 × 82.4 mm

Thông số này quyết định khả năng lắp đúng lá xích. Đo thông số (E), (F) theo bản vẽ kĩ thuật trên.

Đường kính lỗ bulông (B)

Ví dụ:

14.5 mm

16.5 mm

Phải đúng với bulông tiêu chuẩn. Đo thông số (B) theo bản vẽ kĩ thuật trên.

Đường kính chốt và bạc xích

Ví dụ:

46.3 × 30 mm

Thông số càng lớn thì khả năng chịu tải càng cao.

Lá xích bản A và bản P khác nhau thế nào?

Khi nào nên thay bộ xích comple?

Nên kiểm tra khi thấy:

• Xích bị giãn.
• Máy chạy lệch.
• Phát tiếng kêu.
• Chốt bạc mòn.
• Lá xích mòn.
• Bánh sao bắt đầu ăn mòn bất thường.

Nếu tiếp tục sử dụng sẽ làm hỏng:

• Bánh sao.
• Bánh dẫn hướng.
• Con lăn trên.
• Con lăn dưới.
• Bộ tăng xích.
• Final Drive.

Hướng dẫn chọn đúng bộ xích

Không nên chỉ dựa vào tên máy.

Nên đối chiếu:

• Model máy.
• Mã xích.
• Bước xích.
• Tâm bulông.
• Đường kính chốt.
• Đường kính bạc.
• Đường kính lỗ bulông.
• Số mắt xích.
• Loại lá xích.
• Chiều rộng lá xích.

Một số mã xích phổ biến tại Việt Nam

Những sai lầm thường gặp khi mua bộ xích

• Chỉ xem đời máy mà không kiểm tra mã xích.
• Không đo bước xích.
• Không kiểm tra số mắt.
• Không phân biệt bản A và bản P.
• Không kiểm tra kích thước bulông.
• Chỉ thay dải xích nhưng giữ lại lá xích đã mòn.

Vì sao nên thay cả bộ xích comple?

Thay đồng bộ giúp:

• Giảm chi phí sửa chữa lâu dài.
• Hệ thống gầm mòn đều.
• Máy di chuyển ổn định.
• Giảm tải cho Final Drive.
• Tăng tuổi thọ bánh sao.
• Hạn chế rung lắc khi làm việc.

Phụ Tùng Nam Cường cung cấp những gì?

Phụ Tùng Nam Cường cung cấp đầy đủ phụ tùng gầm cho máy xúc và máy ủi:

• Bộ xích sắt comple.
• Dải xích.
• Lá xích.
• Chốt xích.
• Bạc xích.
• Bulông lá xích.
• Bánh sao.
• Bánh dẫn hướng.
• Con lăn trên.
• Con lăn dưới.
• Bộ tăng xích.

Sản phẩm phù hợp với nhiều thương hiệu phổ biến tại Việt Nam như Komatsu, Hitachi, Kobelco, Caterpillar, Volvo, Hyundai, Doosan, Sumitomo, Kato và nhiều dòng máy công trình khác.

Kết luận

Lựa chọn đúng bộ xích sắt comple không chỉ giúp máy xúc và máy ủi vận hành ổn định mà còn kéo dài tuổi thọ cho toàn bộ hệ thống gầm. Việc đối chiếu chính xác mã xích, bước xích, kích thước chốt - bạc, tâm lỗ bulông, số mắt xích và loại lá xích sẽ giúp hạn chế sai sót khi thay thế, giảm chi phí sửa chữa và nâng cao hiệu quả khai thác thiết bị.

Nếu chưa xác định được đúng mã xích, hãy cung cấp model máy, số serial hoặc hình ảnh hệ thống gầm, đội ngũ kỹ thuật của Phụ Tùng Nam Cường sẽ hỗ trợ kiểm tra và tư vấn sản phẩm phù hợp.
