Bộ xích sắt comple máy ủi Komatsu D20/D21

Bộ xích sắt comple là cụm chi tiết quan trọng trong hệ thống di chuyển của máy ủi bánh xích. Bộ xích có nhiệm vụ truyền lực từ cụm truyền động cuối (Final Drive) xuống mặt đất, tạo lực bám, đảm bảo khả năng kéo, ủi và di chuyển của máy trên nhiều loại địa hình.

Đối với dòng Komatsu D20/D21, bộ xích được thiết kế theo tiêu chuẩn W135GC, tương thích với hệ thống bánh sao, bánh dẫn hướng, con lăn trên, con lăn dưới và cụm tăng xích nguyên bản.

Sản phẩm được sản xuất từ thép hợp kim chất lượng cao, chốt và bạc xích được xử lý nhiệt chuyên sâu nhằm tăng khả năng chống mài mòn, giảm giãn xích và kéo dài tuổi thọ của toàn bộ hệ thống gầm.

Đặc điểm nổi bật

• Thiết kế đúng tiêu chuẩn Komatsu D20/D21.
• Mã xích tiêu chuẩn W135GC.
• Bước xích chính xác 135 mm.
• Gia công CNC độ chính xác cao.
• Chốt và bạc xích xử lý nhiệt tăng độ bền.
• Thép hợp kim chịu tải và chịu mài mòn cao.
• Có hai tùy chọn lá xích:
  • Bản A (Standard Shoe).
  • Bản P (Swamp Shoe – chống lầy).
• Lắp đặt trực tiếp theo tiêu chuẩn nhà sản xuất.
• Hoạt động ổn định trong điều kiện thi công liên tục.

Thông số kỹ thuật

Ý nghĩa các thông số kỹ thuật

Mã xích W135GC

Là mã tiêu chuẩn của bộ xích, dùng để xác định đúng chủng loại xích tương thích với hệ thống gầm của Komatsu D20/D21.

Bước xích 135 mm

Khoảng cách giữa hai tâm chốt liên tiếp của dải xích, quyết định khả năng ăn khớp với bánh sao và hiệu quả truyền động.

Tâm lỗ bulông lá xích 99 × 72 mm

Là kích thước lắp ghép giữa lá xích và mắt xích, cần đúng tiêu chuẩn để đảm bảo lắp đặt chính xác.

Đường kính chốt/Bạc xích 41 × 24 mm

Thông số ảnh hưởng trực tiếp đến khả năng chịu tải, chống mài mòn và tuổi thọ của bộ xích.

Đường kính lỗ bulông 12.5 mm

Đảm bảo sử dụng đúng bulông tiêu chuẩn, giúp liên kết chắc chắn giữa lá xích và mắt xích.

Lá xích bản A và bản P

• Lá xích bản A (Standard Shoe): phù hợp nền đất cứng, công trình thông thường, lực kéo tốt và khả năng cơ động cao.

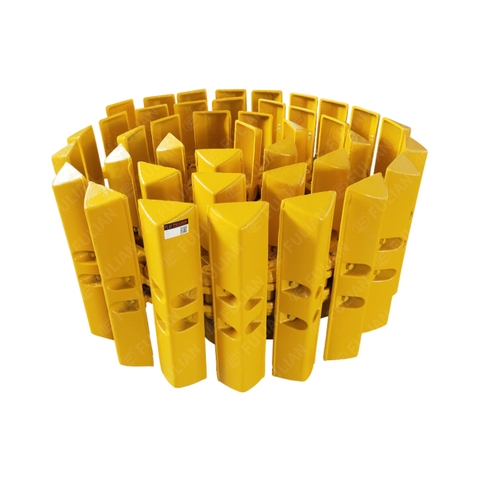

• Lá xích bản P (Swamp Shoe – chống lầy): bản rộng hơn, tăng diện tích tiếp xúc với mặt đất, giảm áp suất nền, thích hợp cho khu vực bùn lầy, ruộng, đất yếu hoặc đầm lầy.

Khi nào nên thay bộ xích comple?

Khuyến nghị thay thế khi xuất hiện các dấu hiệu:

• Xích giãn vượt giới hạn cho phép.
• Chốt và bạc xích mòn nhiều.
• Mắt xích bị nứt hoặc biến dạng.
• Lá xích mòn làm giảm lực bám.
• Máy ủi di chuyển rung giật hoặc phát tiếng kêu bất thường.
• Bộ xích không còn ăn khớp với bánh sao.

Việc thay thế đúng thời điểm giúp hạn chế hư hỏng cho:

• Bánh sao.
• Bánh dẫn hướng.
• Con lăn trên.
• Con lăn dưới.
• Bộ tăng xích.
• Cụm truyền động cuối (Final Drive).

Hướng dẫn kiểm tra trước khi đặt mua

Để lựa chọn đúng bộ xích cho Komatsu D20/D21, nên đối chiếu:

• Model máy.
• Mã xích W135GC.
• Bước xích 135 mm.
• Kích thước tâm lỗ bulông.
• Đường kính chốt và bạc xích.
• Đường kính lỗ bulông.
• Loại lá xích (bản A hoặc bản P).
• Số mắt xích thực tế trên máy (nếu cần).

Ứng dụng

Phù hợp với:

• Máy ủi Komatsu D20.
• Máy ủi Komatsu D21.
• Máy san gạt mặt bằng.
• Máy thi công giao thông.
• Máy khai thác mỏ.
• Máy lâm nghiệp.
• Máy làm việc trên nền đất yếu khi sử dụng lá xích bản P.

Cam kết tại Phụ Tùng Nam Cường

Phụ Tùng Nam Cường chuyên cung cấp:

• Bộ xích comple máy ủi.
• Dải xích.
• Lá xích.
• Bánh sao.
• Bánh dẫn hướng.
• Con lăn trên.
• Con lăn dưới.
• Bộ tăng xích.
• Bulông gầm.

Sản phẩm được tuyển chọn từ các nhà sản xuất uy tín, đáp ứng tiêu chuẩn kỹ thuật, hỗ trợ tư vấn đúng model và giao hàng trên toàn quốc.
