Lọc gió trong động cơ Komatsu PC100-6/PC120-6/PC200-5
Thông tin chi tiết

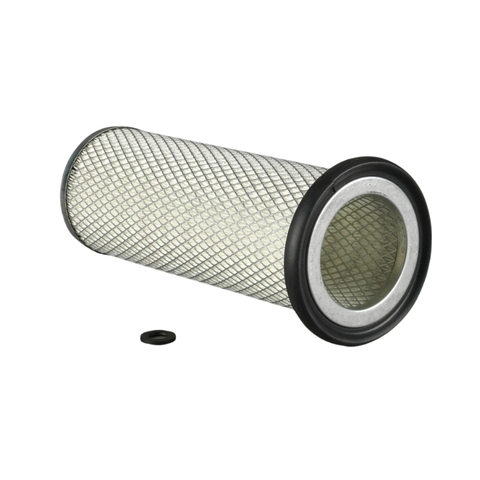

Lọc gió trong động cơ Komatsu PC100-6/PC120-6/PC200-5 600-181-6560
Lọc gió trong động cơ Komatsu PC100-6/PC120-6/PC200-5 mã 600-181-6560 là phần tử lọc an toàn nằm phía trong cụm lọc gió động cơ. Sản phẩm làm việc kết hợp với lọc gió ngoài, tạo lớp bảo vệ bổ sung cho phía sạch của hệ thống nạp khí và động cơ.
Mã 600-181-6560 có thể đối chiếu với JESON JS3003B, Donaldson P119374 và Fleetguard AF490M, thuận tiện khi tra cứu và lựa chọn lọc thay thế theo từng thương hiệu.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Lọc gió trong động cơ |
| Hãng máy | Komatsu |
| Model áp dụng | PC100-6 / PC120-6 / PC200-5 |
| Mã OEM | 600-181-6560 |
| Mã JESON | JS3003B |
| Phân loại | Lọc gió trong / Lọc gió an toàn |
| Tên kỹ thuật tiếng Anh | Safety Air Filter / Safety Element |
| Kiểu phần tử | Dạng tròn |
| Chiều dài | 332 mm |
| Đường kính ngoài lớn | 146 mm |
| Đường kính ngoài nhỏ | 116 mm |
| Đường kính trong lớn | 88 mm |
| Đường kính lỗ nhỏ | 17 mm |
Kích thước JESON: 332 × 146/116 × 88/17 mm
Thông số kích thước trên áp dụng cho JESON JS3003B. Kích thước của các thương hiệu tương đương có thể có sai khác nhỏ do kết cấu và phương pháp đo của từng nhà sản xuất. Khi thay thế cần ưu tiên đối chiếu mã OEM, loại phần tử, mã lọc tương đương và ứng dụng thực tế.
Mã lọc tương đương
- Komatsu: 600-181-6560
- JESON: JS3003B / JS-3003B
- Donaldson: P119374
- Fleetguard: AF490M
Chuỗi mã tra cứu chính:
600-181-6560 ↔ JS3003B ↔ P119374 ↔ AF490M
Ứng dụng
Theo dữ liệu sản phẩm JESON, lọc gió trong JS3003B / 600-181-6560 sử dụng cho:
- Máy xúc Komatsu PC100-6
- Máy xúc Komatsu PC120-6
- Máy xúc Komatsu PC200-5
Đối với PC100-6, dữ liệu ứng dụng có ghi chú phiên bản/đời cũ. Khi cung cấp cho model này nên đối chiếu thêm mã lọc đang lắp hoặc số máy để xác định chính xác cấu hình cụm lọc.
Đối với các model khác, cần đối chiếu mã OEM hoặc catalog phụ tùng trước khi xác định khả năng sử dụng.
Lọc gió trong động cơ là gì?
Lọc gió trong, còn gọi là lọc gió an toàn (Safety Air Filter/Safety Element), là phần tử nằm phía trong lọc gió chính trên hệ thống sử dụng cấu hình lọc hai cấp.
Khác với lọc gió ngoài trực tiếp tiếp nhận luồng khí chứa bụi từ môi trường, lọc gió trong đóng vai trò bảo vệ bổ sung phía sau phần tử lọc chính.
Cấu hình gồm:
Lọc gió ngoài – Primary Air Filter: phần tử lọc chính.
Lọc gió trong – Safety Air Filter: phần tử lọc an toàn.
Sản phẩm 600-181-6560 / JS3003B / P119374 trên trang này là:
LỌC GIÓ TRONG – SAFETY AIR FILTER
Công dụng
Lọc gió trong có các chức năng chính:
- Tạo lớp bảo vệ bổ sung phía sau lọc gió ngoài.
- Hạn chế bụi và tạp chất xâm nhập vào phía sạch của đường nạp.
- Hỗ trợ bảo vệ turbo và động cơ.
- Hạn chế bụi lọt vào đường nạp trong quá trình tháo hoặc bảo dưỡng lọc ngoài.
- Tăng mức độ bảo vệ cho động cơ khi phần tử lọc chính gặp sự cố hoặc lắp không đúng.
Cặp lọc JS3003A – JS3003B
Hai mã JESON này thuộc cùng nhóm ứng dụng nhưng có chức năng hoàn toàn khác nhau:
| Đặc điểm | JS3003A | JS3003B |
|---|---|---|
| Loại lọc | Lọc gió ngoài | Lọc gió trong |
| Tên tiếng Anh | Primary Air Filter | Safety Air Filter |
| Mã Komatsu | 600-181-6550 | 600-181-6560 |
| Mã JESON | JS3003A | JS3003B |
| Donaldson | P529587 | P119374 |
| Fleetguard | AF4567 | AF490M |
| Vị trí | Phía ngoài | Phía trong |
| Chức năng | Lọc chính | Lọc an toàn |
JS3003A và JS3003B không thay thế cho nhau.
Đây là hai phần tử kết hợp trong cấu hình lọc gió tương ứng.
Cách lựa chọn đúng sản phẩm
Khi tra lọc gió cho Komatsu nên đối chiếu theo:
Mã OEM → model máy → lọc ngoài/lọc trong → mã lọc hiện tại → mã tương đương → kích thước kỹ thuật.
Đối với sản phẩm này:
600-181-6560 = Lọc gió trong
Các mã hỗ trợ tra cứu:
JS3003B → P119374 → AF490M
Không nên xác định khả năng thay thế chỉ dựa vào kích thước hoặc hình dạng bên ngoài.
Dấu hiệu cần kiểm tra lọc gió trong
Nên kiểm tra lọc trong khi:
- Phần tử xuất hiện bụi bẩn bất thường.
- Lọc bị rách, thủng hoặc biến dạng.
- Gioăng hoặc bề mặt làm kín bị hư hỏng.
- Phát hiện bụi ở phía sạch của hệ thống nạp.
- Lọc gió ngoài bị hư hỏng.
- Vỏ hoặc nắp cụm lọc có dấu hiệu không kín.
- Thực hiện bảo dưỡng tổng thể hệ thống lọc gió.
Nếu lọc trong có nhiều bụi, cần kiểm tra đồng thời lọc ngoài, gioăng làm kín, vỏ lọc, nắp lọc và đường ống nạp để tìm nguyên nhân.
Lưu ý khi bảo dưỡng
- Làm sạch khu vực xung quanh cụm lọc trước khi tháo.
- Tháo lọc ngoài cẩn thận để hạn chế bụi rơi vào bên trong.
- Không để bụi hoặc dị vật lọt vào phía sạch của hệ thống nạp.
- Kiểm tra tình trạng lọc trong và các bề mặt làm kín.
- Không sử dụng phần tử bị rách, thủng hoặc biến dạng.
- Lắp lọc đúng chiều và đúng vị trí.
- Không nhầm lọc trong với lọc ngoài.
- Bảo dưỡng và thay thế theo hướng dẫn của nhà sản xuất máy/động cơ và điều kiện vận hành thực tế.
Thương hiệu lọc cung cấp
Phụ Tùng Nam Cường phân phối các dòng lọc máy xúc, máy công trình của Donaldson, JESON, STAL và Sakura.
Tùy mã sản phẩm và tình trạng hàng, khách hàng có thể lựa chọn thương hiệu phù hợp dựa trên mã OEM, model máy và mã lọc tương đương.
Phụ Tùng Nam Cường hỗ trợ tra mã lọc ngoài, lọc trong, mã OEM và mã lọc tương đương theo model máy.
