Lọc gió ngoài động cơ Hitachi EX220/CAT E240B/320
Thông tin chi tiết

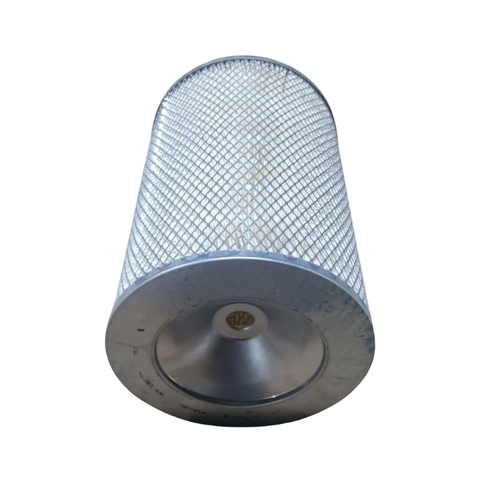

Lọc gió ngoài động cơ Hitachi EX220/CAT E240B/320 16546-95015
Lọc gió ngoài động cơ Hitachi EX220/CAT E240B/320 mã 16546-95015 là phần tử lọc chính của hệ thống nạp khí động cơ, có nhiệm vụ giữ bụi, cát và các chất nhiễm bẩn dạng hạt trong luồng không khí trước khi đi vào phía sạch của hệ thống nạp.
Sản phẩm có thể đối chiếu theo các mã JESON JS3008A, Fleetguard AF1768M và Donaldson P181080, thuận tiện cho việc tra cứu và lựa chọn lọc thay thế theo từng thương hiệu.
Thông số kỹ thuật JESON JS3008A
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Lọc gió ngoài động cơ |
| Mã sản phẩm | 16546-95015 |
| Mã JESON | JS3008A |
| Phân loại | Lọc gió ngoài / Lọc gió chính |
| Tên kỹ thuật tiếng Anh | Primary Air Filter / Primary Element |
| Kiểu phần tử | Dạng tròn |
| Chiều dài | 330 mm |
| Đường kính ngoài | 232 mm |
| Đường kính trong | 146 mm |
| Đường kính lỗ nhỏ | 23 mm |
| Model áp dụng | EX220 / E240B / CAT 320 |
Kích thước JESON: 330 × 232 × 146/23 mm
Thông số kích thước trên áp dụng cho JESON JS3008A. Lọc tương đương của Donaldson, Fleetguard, STAL, Sakura hoặc thương hiệu khác có thể có sai khác nhỏ về kích thước, kết cấu hoặc phương pháp đo.
Khi lựa chọn lọc thay thế cần ưu tiên đối chiếu mã sản phẩm, loại lọc ngoài/lọc trong, mã lọc tương đương và ứng dụng máy, không nên chỉ dựa vào kích thước bên ngoài.
Mã lọc tương đương
- Mã sản phẩm: 16546-95015
- JESON: JS3008A / JS-3008A
- Fleetguard: AF1768M
- Donaldson: P181080
Chuỗi mã tra cứu chính:
16546-95015 ↔ JS3008A ↔ AF1768M ↔ P181080
Ứng dụng
Theo bảng ứng dụng JESON, sản phẩm được sử dụng cho:
- Hitachi EX220
- Caterpillar E240B
- Caterpillar 320
Đối với các đời máy hoặc cấu hình khác ngoài danh sách trên, cần đối chiếu mã lọc đang sử dụng, mã tương đương hoặc catalog phụ tùng theo số máy trước khi xác nhận khả năng lắp đặt.
Lọc gió ngoài động cơ là gì?
Lọc gió ngoài (Primary Air Filter) là phần tử lọc chính nằm phía ngoài của cụm lọc gió động cơ. Đây là phần tử trực tiếp tiếp nhận luồng không khí từ môi trường và giữ lại phần lớn bụi, cát cùng các chất nhiễm bẩn trước khi không khí đi sâu vào hệ thống nạp.
Trên cụm lọc sử dụng hai phần tử:
Lọc gió ngoài – Primary Air Filter: phần tử lọc chính.
Lọc gió trong – Safety Air Filter: phần tử lọc an toàn nằm phía trong.
Sản phẩm 16546-95015 / JS3008A / AF1768M / P181080 thuộc:
LỌC GIÓ NGOÀI – PRIMARY AIR FILTER
Công dụng
Lọc gió ngoài động cơ có các chức năng chính:
- Giữ bụi, cát và tạp chất trong không khí nạp.
- Hạn chế chất nhiễm bẩn đi vào phía sạch của hệ thống nạp.
- Hỗ trợ bảo vệ turbo và các chi tiết bên trong động cơ.
- Cung cấp luồng không khí đã được lọc cho quá trình nạp.
- Hạn chế nguy cơ mài mòn chi tiết động cơ do bụi xâm nhập.
- Góp phần duy trì khả năng làm việc ổn định của động cơ.
Máy xúc và máy công trình thường hoạt động trong môi trường nhiều bụi, do đó cần kiểm tra hệ thống lọc gió định kỳ theo điều kiện làm việc thực tế.
Phân biệt JS3008A và JS3008B
Đây là phần tôi khuyên nên giữ trên cả hai trang sản phẩm vì rất hữu ích cho khách hàng khi tra mã:
| Đặc điểm | JS3008A | JS3008B |
|---|---|---|
| Phân loại | Lọc gió ngoài | Lọc gió trong |
| Tên kỹ thuật | Primary Air Filter | Safety Air Filter |
| Mã sản phẩm | 16546-95015 | 16546-Z9006 |
| JESON | JS3008A | JS3008B |
| Fleetguard | AF1768M | AF1767 |
| Donaldson | P181080 | P127315 |
| Kích thước JESON | 330 × 232 × 146/23 mm | 305 × 143 × 116/17 mm |
| Vị trí | Phía ngoài | Phía trong |
| Vai trò | Lọc chính | Lọc an toàn |
Như vậy:
JS3008A = Lọc gió ngoài
JS3008B = Lọc gió trong
Hai phần tử có vị trí, kích thước và chức năng khác nhau, không thay thế cho nhau.
Cách lựa chọn đúng lọc
Nên đối chiếu theo trình tự:
Mã lọc → hãng/model máy → lọc ngoài/lọc trong → mã đang lắp → mã tương đương → kích thước kỹ thuật
Đối với sản phẩm này:
16546-95015 = Lọc gió ngoài
Các mã tra cứu:
JS3008A → AF1768M → P181080
Không nên xác định khả năng thay thế chỉ dựa vào hình dạng hoặc kích thước bên ngoài.
Dấu hiệu cần kiểm tra lọc gió ngoài
Nên kiểm tra hệ thống lọc khi:
- Bề mặt phần tử bám nhiều bụi.
- Có cảnh báo hạn chế lọc gió/đường nạp.
- Phần tử lọc bị rách, thủng hoặc biến dạng.
- Gioăng hoặc bề mặt làm kín bị hư hỏng.
- Phát hiện bụi bất thường phía sau phần tử lọc.
- Động cơ có biểu hiện thiếu khí hoặc giảm khả năng đáp ứng khi chịu tải.
Các biểu hiện về công suất động cơ cũng có thể liên quan đến turbo, đường nạp, nhiên liệu hoặc các bộ phận khác; cần kiểm tra tổng thể trước khi kết luận.
Lưu ý khi bảo dưỡng và thay lọc
- Vệ sinh khu vực xung quanh cụm lọc trước khi tháo.
- Hạn chế bụi lọt vào phía sạch của đường nạp.
- Kiểm tra gioăng và bề mặt làm kín.
- Kiểm tra vỏ lọc, nắp lọc và đường ống nạp.
- Không sử dụng phần tử bị rách, thủng hoặc biến dạng.
- Lắp đúng chiều và đúng vị trí.
- Kiểm tra tình trạng lọc gió trong khi bảo dưỡng cụm lọc.
- Không nhầm lọc ngoài với lọc trong.
- Thực hiện bảo dưỡng và thay thế theo hướng dẫn của nhà sản xuất máy/động cơ và điều kiện vận hành thực tế.
Thương hiệu lọc cung cấp
Phụ Tùng Nam Cường phân phối các dòng lọc máy xúc, máy công trình của Donaldson, JESON, STAL và Sakura.
Tùy mã sản phẩm và tình trạng hàng, khách hàng có thể lựa chọn thương hiệu phù hợp dựa trên mã lọc, model máy và mã tương đương.
Phụ Tùng Nam Cường – Đúng phụ tùng, chuẩn thiết bị.
